一、设备型号及名称

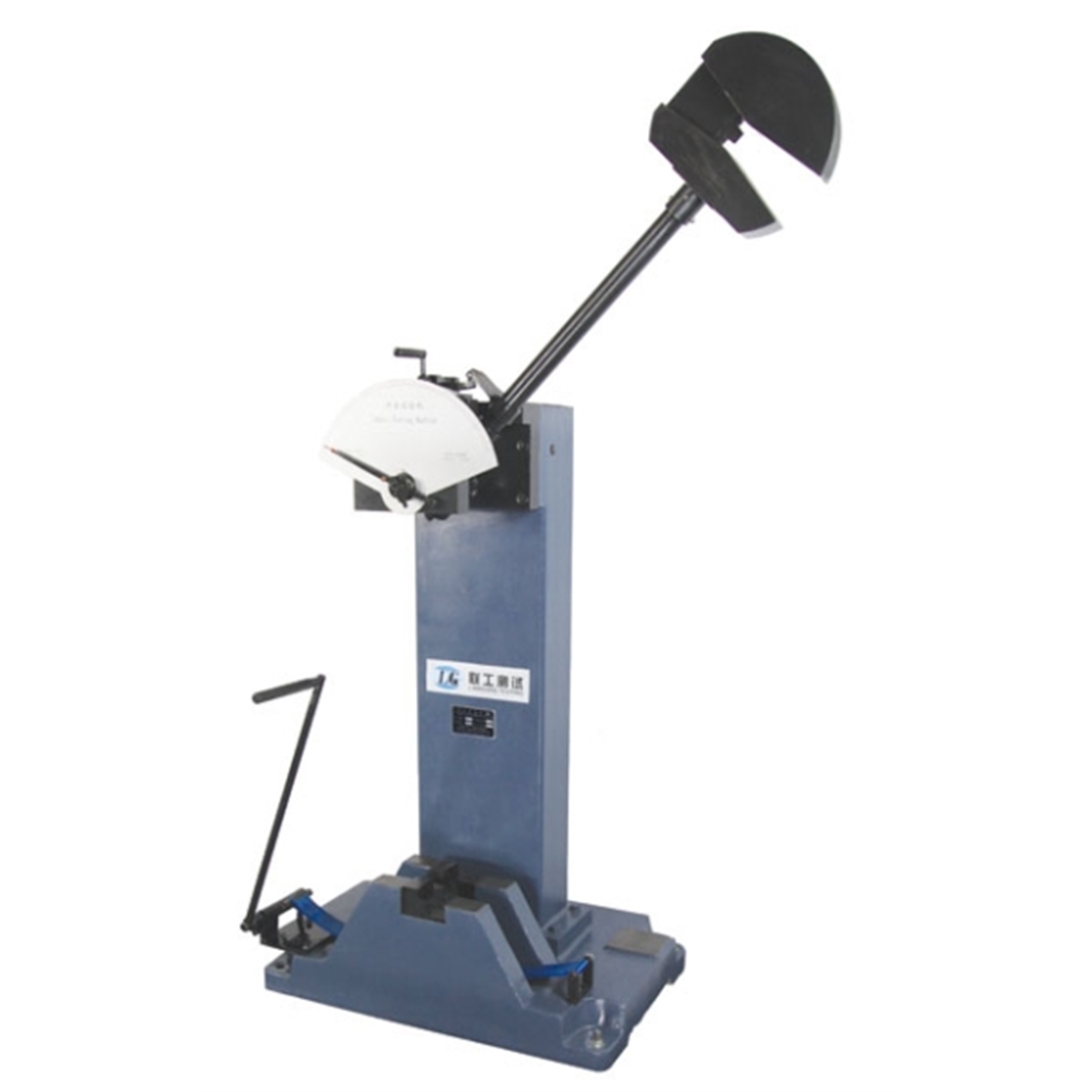

JB-300手动冲击试验机

二、设备用途与特点

JB-300型手动冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能，以便判断材料在动负荷下的性质。利用摆锤冲击前位能与冲击后所剩余位能之差在度盘上显示出来的方式，得到试样的吸收功。冲击能量为300J，并附带150J摆锤一个，所用试样断面为（10×10）mm。本机具有较大的冲击能量，适用于冲击韧性较大的黑色金属，如钢铁及其合金。

本机主体采用铸钢材料，使其在整个试验过程中刚性稳定，抗冲击能力较强，不易变形，试验结果准确，使用年限较长。手动操作，无需电源，成本低，适用于试验量较小的单位，或者学校教学使用，有利于操作者更加熟练的掌握相关技术。

三、主要技术规格

1、冲击能量： 300J 150J

2、度盘刻度范围及分度值：

能量范围： 0-300J 0-150J

每小格分度值： 2J 1J

3、摆锤力矩： 0-300J M=160.7695N.m

0-150J M=80.3848N.m

4、摆锤预扬角： 135°

5、摆轴旋转中心至冲击点（试样中心）距离：800mm

6、冲击速度： ≈5.0m/s

7、试样支座跨距：40mm

8、支座钳口圆角： R（1.0～1.5）mm

（1mm为特殊订货）

9、刀刃曲率半径：R（2.0～2.5）mm

（8mm为特殊订货）

10、试样支座支撑面倾角： 11°

11、冲击刀刃夹角：30°

12、冲击刀刃厚度： 16mm

13、试样规格：10×10（7.5或5）×55 mm

14、主机外形尺寸（长×宽×高）：（700×510×1350）mm

15、主机重量：320Kg

16、电源：不用电

17、工作条件：

（1）室温20°C±5°C范围内；

（2）相对湿度不大于85%；

（3）周围无腐蚀性介质、无震动、无强电磁场干扰的环境中；

（4）安装在厚度不小于200mm的混凝土地基上或固定在大于1400Kg的基础上；

（5）机座上安装基准面的水平度调至2/1000内。

18、主要配置

（1）300J主机一台

（2）150J、300J摆锤各一个

（3）跨距找正板一个

（4）试样对中器一个

（5）拆卸器一个（换摆用）

（6）地脚螺栓四个
